Winkelbieger WB 100 E

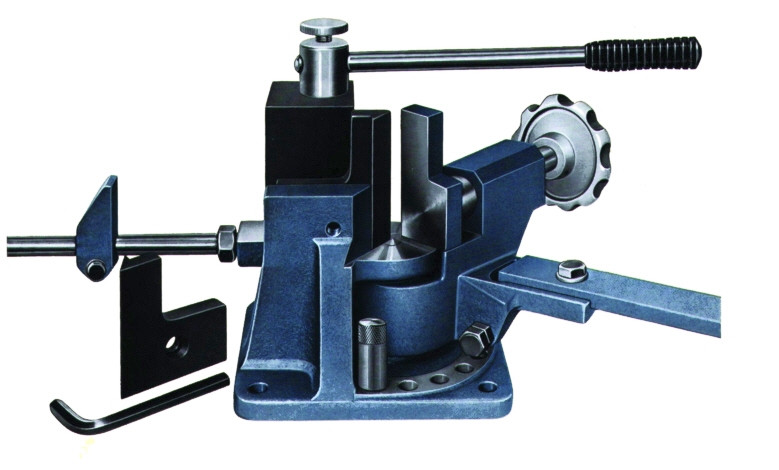

Technische Beschreibung Winkelbieger WB 100 E

Stabile und leistungsfähiger Winkelbieger zum vielseitigen Biegen von Hand.
Robust gebaut, dabei einfach und komfortabel in der Handhabung.
Die selbsthemmende Exzenterspannung ermöglicht ein schnelles und sicheres Spannen.
Da der Biegehebel unter der Biegeebene liegt ist mittels eines stufenlosen
Winkelanschlages jeder Winkel von 0° - 120° möglich.
Der bruchsichere Sphäroguß ermöglicht trotz geringer Baugröße
enge Biegungen und bei Warmbiegungen ist die Biegeleistung bis 120 x 12 mm.
Die Maschine ist vorbereitet zum Aufbau auf Daiß + Partner Schweißtische mit 28 mm Lochsystem.











 B i e g e l e i s t u n g e n  WB 100 E


Materialfestigkeit 400 N/mm² Kaltbiegen Warmbiegen

Flachstahl Bis: 100 x 6 mm Bis: 100 x 12 mm
Flachstahl Bis:   50 x 12 mm Bis:   60 x 20 mm
Rundstahl Bis:   18 mm Bis:   30 mm
Vierkantstahl Bis:   18 mm Bis:   30 mm
Flachkupfer Bis: 100 x 12 mm
Winkelstahl ausgeklinkt Bis:   60 x 8 mm Bis: 100 x 12 mm


A  n  w  e  n  d  u  n  g  s  b  e  i  s  p  i  e  l  e

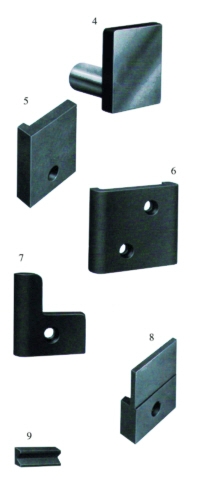

Sonderspannbacken Nr. 4

Besonders breite Gegenbiegeplatte, für Kupfer oder Alubiegungen geeignet.
Diese Backe ist spielend leicht auszuwechseln.
(Auch für Stahlbiegungen geeignet.)

Sonderspannbacken Nr. 5

Besonders breite Festplatte, für Kupfer oder Alubiegungen geeignet.
Die Backe ist
spielend leicht auszuwechseln.
Nur zu verwenden mit der breiten Gegenbacke.
(Auch für Stahlbiegungen geeignet.)

Sonderspannbacken Nr. 6

Besonders breite Festbacke mit 2 verschiedenen Radien.
Die Backe eignet sich auch für Kupfer und Aluschienen.
(Auch für Stahlbiegungen geeignet.)

Sonderspannbacken Nr. 7

Ausgesparte Radiusbacke (Festplatte) mit großem Radius r = 20.
Diese Backen sind
lieferbar von r = 4 – r = 20

Sonderspannbacken Nr. 8

Bundbiegebacke abgesetzt, unten 15 mm breit oben 8 mm breit.
Diese Backe wird eingesetzt bei Schlossereien und Schmiedebetrieben,
um Gitterbunde zu biegen von 8 mm lichte Weite aufwärts.
Im unteren Biegebereich ist sie als normale Biegebacke zu verwenden

Sonderspannbacken Nr. 9

Spießkantenschiene wird eingesetzt bei Vierkantstahl um einwandfrei
über die spitze Kante zu biegen.







Zur Beratung steht Ihnen ein geschultes Team von Anwendungstechnikern zur Verfügung.
Nutzen Sie diesen Service um Ihre Arbeit im Interesse Ihrer Kunden rationell
und den modernen Anforderungen entsprechend zu gestalten



                                     A   k   t   i   o   n  s  a  n  g  e  b  o  t

Aktionsangebot
Aktionsangebot 1 Winkelbieger WB 100 E inkl. Standardzubehör
            €  695,00
